產品中心

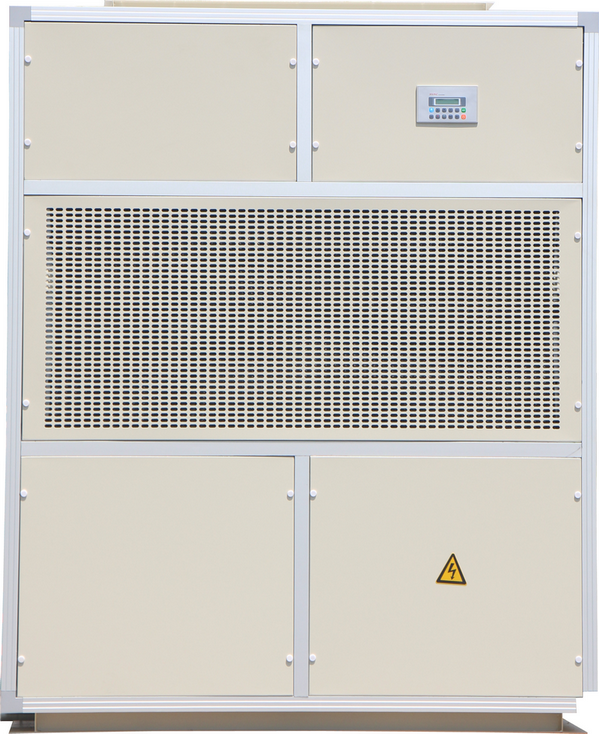

風冷型冷風機

產品優勢Product advantage

機組概況：

本系列單元式空調機組系我公司總結多年空調研發經驗，在原有恒溫恒濕空調機組的基礎上，結合最新科技發展，潛心研究、設計開發的空調設備系列，是本公司多年來的重點科研項目，產品的技術性能、型式規格居國內領先水平。該產品秉承"高效、節能、環保、健康"的設計理念，為用戶制造的符合二十一世紀新特點的高性能產品，產品總體設計合理，具有功能全、結構緊湊、體積小、重量輕、噪音低、運行安全、可靠性高等優點。可廣泛應用于國防、科研、文教衛生、制藥行業；以及廠房、賓館、商場等不同環境下的空氣調節。

400-021-9919 021-62255526 1514463928

產品介紹
應用說明

機組概況：

工作原理：

恒濕恒濕機系統的運作是通過三個相互聯系的系統：制冷劑循環系統、空氣循環系統、電器自控系統;

制冷劑循環系統：
蒸發器中的液態制冷劑吸收空氣的熱量（空氣被降溫及除濕）并開始蒸發，最終制冷劑與空之間形成一定的溫度差，液態制冷劑亦完全蒸發變為氣態，后被壓縮機吸入并壓縮（壓力和溫度增加）,氣態制冷劑通過冷凝器（風冷/水冷）吸收熱量，凝結成液體。通過膨脹閥（或毛細管）節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。

空氣循環系統：
風機負責將空氣從回風口吸入，空氣經過蒸發器（降溫、除濕），加濕器，加熱器（升溫）后經送風口送到用戶需的空間內，送出的空氣與空間內的空氣混合后回到回風口。

電器自控系統：
包括電源部分和自動控制部分。
電源部分通過接觸器，對壓縮機、風扇、加濕器等供應電源。
自動控制分部分又分為溫、濕度控制及故障保護部分：
溫、濕度控制是通過溫、濕度控制器，將回風的溫濕度與用戶設定的溫濕作對比，自動運行壓縮機（降溫、除濕），加濕器，電加熱（升溫）等元件，實現恒溫恒濕的自動控制。
故障保護控制是通過壓力保護、延時器、繼電器、過載保護等相互組合達到，對壓縮機，風機，加濕器等元件進行故障保護的控制。

機組特點：

1. 控制先進：
機組采用智能儀表或可編程控制器（PLC）控制，控制精度高，可靠性好，機組儀表可預留遠程控制接口，方便用戶遠程集中控制，節省管理人力；全面應用現代控制技術，優化控制模型，以保證機組運行模式適應全年工況的變換，提高機組季節能效比；

2. 多重保護：
機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及水泵、防火閥連鎖保護；

3. 機組全面采用能效比高(EER)的渦旋壓縮機（50Hp以下）和半封閉螺桿壓縮機（60Hp以上）。

4. 以季節能效比(SEER)為優化目標，全面引入系統匹配理論，廣泛采用計算機輔助設計技術，優化設計（選用）制冷系統各個部件的結構參數，使系統內各部件之間的性能匹配合理，使之能組成一個完整的整體，以保證其全年多種工況下都能高效可靠地運行。

5. 全面應用現代控制技術，優化控制模型，以保證機組運行模式適應全年工況的變換，提高機組季節能效比。

6. 一機多用，溫度控制范圍廣（5~32℃），全年運行效率高。留有新風換氣機接口，用戶可配置新風換氣機，在過渡季節和冬季，機組可自動將室外的低溫空氣引入室內，以達到換氣和降溫的目的，同時也可以減少主機的運行時間，以達到節能的目的。該特點特別適合于過渡季節需要換氣、冬季需要降溫的場合。

7. 機組使用環保工質，選用環保材料，采用符合環保要求的新技術、新工藝，使機組全過程、全方位的滿足環保要求。

8. 機組可配有自動控制的滅菌裝置，以保證空調室內空氣清潔。

結構特點：

1. 壓縮機：
選用高性能的進口壓縮機，安全、可靠、能效比高。

2. 風機：
采用高性能、低噪音的離心風機，具有風量大、靜壓高、噪音低和運轉平穩等優點。

3. 換熱器：
引進美國OAK生產線加工，使換熱器的換熱效率大大提高。

4. 外殼：
室內機：利用日本AMADA設備加工，具有優良的外觀質量。30Hp以下框架采用國內外流行的新型鋁合金圓弧邊框架結構；40Hp以上采用新型菱形邊鋁合金框架結構，整體結構緊湊，美觀大方，極富現代氣息。
室外機：換熱器采用一次折彎成型技術，外型美觀，換熱效果好。外殼采用優質鋼板表面噴涂或不銹鋼材料，機組露天放置永無生銹之虞。

5. 加濕器：
選用高性能加濕器，具有控制性能好，加濕效率高、安全可靠等特點。

6. 加熱器：
采用加肋高效電熱管，體積小、熱功轉換率高。

7. 制冷配件：
膨脹閥、過濾器、電磁閥、高低壓控制器、壓力表等配件均選用著名品牌產品。

8. 融霜機構：
采用高可靠性的元器件及高性能的控制方式，以保證機組在低溫運行時融霜的安全、可靠、以及霜層處理完全、徹底，從而增加機組的換熱性能。

9. 保溫層：
采用高性能保溫材料，導熱系數小，耐水性能高，抗老化、阻燃，無毒。

10. 多重保護：
機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及水泵、防火閥連鎖保護。

11. 控制方式：
恒溫恒濕機組采用高性能可編程控制儀表。控制精度高，可靠性好。該儀表預留有遠程控制接口，可方便用戶遠程集中控制，節省管理人力。

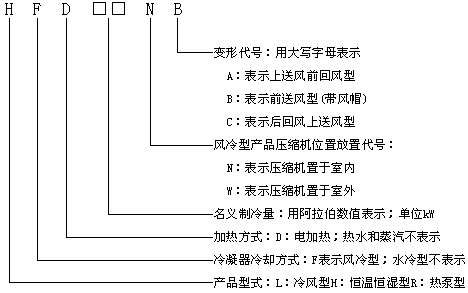

型號編制說明：

型號舉例：HF19N 表示名義制冷量為19kW的壓縮機置于室內的風冷型單元式空調機組。

JLF（D)系列風冷型冷風機性能參數表

型號			JLF7N JLFD7N	JLF13N JLFD13N		JLF20N JLFD20N	JLF28N JLFD28N	JLF42N JLFD42N	JLF55N JLFD55N		JLF66N JLFD66N	JLF84N JLFD84N	JLF105N JLFD105N	JLF128N JLFD128N	JLF143N JLFD143N	JLF150 JLFD150N			JLF177N JLFD177N

制冷量		KW	6.9	13.0		20.2	27.6	41.7	55		65.6	83.9	104.5	128.5	143	149.5			176.8
能量調節		%	100,0					100,50,0
制熱量（電加熱）		kw	6	8		10	12	22.5	27		36	48	48	60	66	75			90
風量		m³/h	1500	3000		4000	6000	8000	10000		13000	15000	20000	27000	27000	30000			36000
機外靜壓		Pa	250 /700	250/700		250/800	250 /800	250/850	250 /950		300 /950	300 /950	350/950	350/950	350/950	400/1000			400/1000
機組噪音		dB(A)	58/71	64/74		68/76	69/77	70/77	71/78		72/78	72/80	71/79	73/80	74/81	75/82			75/82
溫控范圍及精度		℃	18～25℃ ±0.5-1.0℃
使用電源			～380V,50Hz,三相四線制
壓縮機		類型	全封閉渦旋式
		數量	1					2								3/2
		功率kw	2.25	3.7		6	7.6	12	15		18	22.5	30	37.6	41.1	44.8		52.2
制冷劑		類型	R22/R407C
		節流方式	熱力膨脹閥
蒸發器		型式	銅管套鋁翅片
風機		類型	低噪音離心式（皮帶驅動）
		數量	1						2				1
		功率kw	0.75 /2.2	1.1/3.0		1.5/3.0	2.2/4.0	3.0/5.5	4.4 /11.0		6.0 /11.0	8.0 /11.0	6.0/15.0	8.0/22.0	11.0 /22.0	15.0/30.0		22.0 /30.0
空氣過濾器		類型	初效+高中效
室內機	外形尺寸mm	長	980			1450		1950			1950	2300		2700			3340
		寬	1220			1170		1670			1670	1870		1870			2200
		高	1550			1550		1760			2200	2300		2450			2500
	重量	kg	200/200			380/410		520			570/850	900/1650		1750/1900			2100/215
	室外機	型號	FN12 (A)	FN18(A)		FN30(A)	FN40(A)	FN30(A)	FN40(A)		FN46(A)	FN56(A)	FN70(A)	FN95(A)	FNB95A	FNB110A		FNB140A
		數量	1					2								1	2		1
		功率/臺	0.06	0.12	0.75		1.1	0.75		1.1	1.1	1.5	2.2x2	3x2	3+3	3x2	3+6.6

JLF(D)系列風冷型冷風機性能參數表：

機組名義工況：

機組類型	室內側		室外側				備注
	室內側		水冷式		風冷式		備注
	干球溫度℃	濕球溫度℃	進水溫度℃	出水溫度℃	干球溫度℃	濕球溫度℃
H	23	17	30	35	7	6	--
L、R	27	19	30	35	35	--	制冷工況
R	--	--	--	--	7	6	制熱工況
